    • 同步整流器探讨
    [red][本专题由 尹工 主持][/red]
    发起此专题,旨在抛砖引玉,(说得不对,大家尽管砸砖)
    如大家所知:目前的系统对电源的要求日趋低压、大电流化,开关电源中普通整流管(包括肖特基)的导通压降越来越不可忽视地影响着开关电源的效率,也进一步影响着整机的可靠性.而利用低压、低沟道电阻、逻辑电平、低电荷的功率MOS管做的同步整流器便应运而生...
    我认为目前的同步整流主要分自驱动型和外驱动型两类,而自驱动型又分为电压型和电流型两种.
    其中外驱动型是以外部驱动信号(如驱动开关管的PWM波,经驱动变压器产生)来驱动MOS管,做同步整流管
    电压型自驱动同步整流电路简单,驱动信号多直接取自主变压器(暂不上传电路图,如有大侠需要,俺在传不迟),主要用于反激电路(几乎无太大的续流电流)及正激电路(整流管与续流管是分开的,可分别设置同步整流管和同步续流管),而不适用于双端模式电源(其整流管应兼有续流功能)
    本人认为电流型自驱动同步整流电路较复杂,但驱动同步性好(说俗点:该通肯定通;该关马上关),除纯直流场合没有优势外,只要该用低压整流管的场合,都可以直接使用.具体电路如下图:其中嵌位到15V固定电压的目的是:
    1:在较宽的负载电路范围内,保证有足够但不过高的栅极驱动电压
    2:电流互感器的多余能量不被白白消耗掉.

    同是电子工程师，请一定不要吝啬你的赞！

    1人已赞

    编辑 举报

    LV.1

    10994

    1098

    23

    864

    说说你的看法

  • LV.

    @

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    取消
    发送

    • 现在还没有回复呢，说说你的想法

    现在还没有回复呢，说说你的想法

    全部回复(217)

  • ridgewang

    LV.1

    2003-09-10 09:08

    @

    我有一个异想天开的想法
    整流器件实在是讨厌,要考虑压降还要考虑振铃.能不能设计一种电路而不要整流器件(就用导线).比如在正激中,想法使初级电压不反向,这样次级的整流二极管就可拿掉.当然续流二极管还在.
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    10995

    1098

    23

    235

    取消
    发送
    2

  • sukel

    LV.1

    2003-09-10 09:37

    @

    这个题目不错!
    应该有很多内容哦,比如开关换向与电路电感的关系等
    建议楼主把正激和反激的自激电路贴出来,大家在看看!
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11014

    1098

    23

    766

    取消
    发送
    3

  • 尹工

    LV.1

    2003-09-10 09:42

    @ridgewang

    我有一个异想天开的想法
    整流器件实在是讨厌,要考虑压降还要考虑振铃.能不能设计一种电路而不要整流器件(就用导线).比如在正激中,想法使初级电压不反向,这样次级的整流二极管就可拿掉.当然续流二极管还在.
    哈哈!我倒!咣当...
    初级加直流,电压就不反向了...
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    10996

    1098

    23

    864

    取消
    发送
    4

  • ridgewang

    LV.1

    2003-09-10 09:47

    @尹工

    哈哈!我倒!咣当...
    初级加直流,电压就不反向了...
    哈哈哈哈
    没准以后还真有这样的电路啊.伊兄讲讲自驱动如何?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    10997

    1098

    23

    235

    取消
    发送
    5

  • 尹工

    LV.1

    2003-09-10 10:24

    @ridgewang

    哈哈哈哈
    没准以后还真有这样的电路啊.伊兄讲讲自驱动如何?
    呵呵,那个字不好认吧?俺姓尹(YIN)
    所谓自驱动,就是开关管利用自身所承受的电压或电流使自己导通或关闭.俺一会再发两张电压型自驱动的图上来...
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    10998

    1098

    23

    864

    取消
    发送
    6

  • 尹工

    LV.1

    2003-09-10 10:26

    @

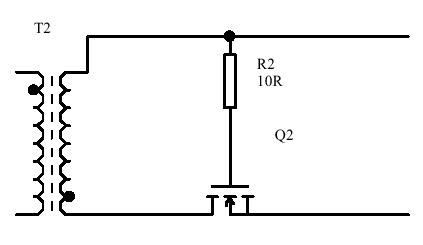

    用于反激的电压型自驱动同步整流最简单...
    如图
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11015

    1098

    23

    864

    取消
    发送
    7

  • 尹工

    LV.1

    2003-09-10 10:29

    @

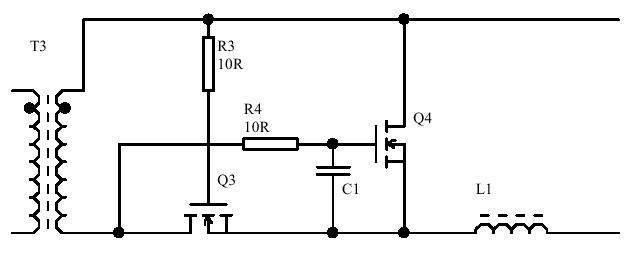

    用于正激的同步整流及同步续流:
    如图:
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11034

    1098

    23

    864

    取消
    发送
    8

  • 呆头鹅

    LV.1

    2003-09-10 10:32

    @

    反激同步整流有量产的东东吗?
    mos管的关断延时怎么处理?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11056

    1098

    23

    755

    取消
    发送
    9

  • cmg

    LV.1

    2003-09-10 10:54

    @尹工

    用于反激的电压型自驱动同步整流最简单...
    如图
    兄弟,最简单吗?
    什么东西都不要想当然.你实验一下这个电路,95%的可能是炸掉,5%的可能起不了机.总之不会工作.
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11016

    1098

    23

    422

    取消
    发送
    10

  • lll

    LV.1

    2003-09-10 10:59

    @cmg

    兄弟,最简单吗?
    什么东西都不要想当然.你实验一下这个电路,95%的可能是炸掉,5%的可能起不了机.总之不会工作.
    是否是这个意思
    开关管导通前整流MOS的关断不好处理
    请教cmg,都有什莫处理方法?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    11017

    1098

    23

    536

    取消
    发送
    11

    • 现在还没有回复呢，说说你的想法

    1 2 3 4 5 6
