    • 先给出六种基本DC/DC变换器拓扑
    依次为buck,boost,buck-boost,cuk,zeta,sepic变换器


    同是电子工程师，请一定不要吝啬你的赞！

    2人已赞

    编辑 举报

    LV.1

    42668

    4445

    23

    74

    说说你的看法

  • LV.

    @

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    取消
    发送

    • 现在还没有回复呢，说说你的想法

    现在还没有回复呢，说说你的想法

    全部回复(148)

  • hualong

    LV.1

    2004-04-28 18:55

    @

    输入电压变化为9~30VDC,输出要得到15VDC该选择哪种拓扑结构?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42669

    4445

    23

    1155

    取消
    发送
    2

  • sometimes

    LV.1

    2004-04-28 19:24

    @hualong

    输入电压变化为9~30VDC,输出要得到15VDC该选择哪种拓扑结构?
    如果不隔离,可以在基本拓扑的后四种中选择
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42670

    4445

    23

    74

    取消
    发送
    3

  • sometimes

    LV.1

    2004-04-28 19:28

    @

    正激变换器

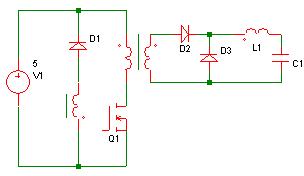

    绕组复位正激变换器

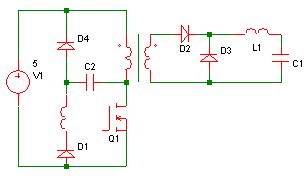

    LCD复位正激变换器

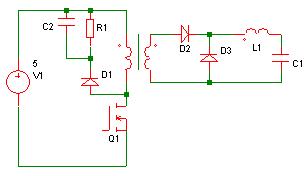

    RCD复位正激变换器

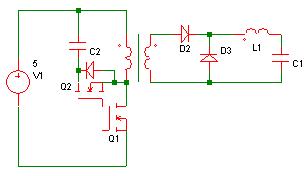

    有源钳位正激变换器

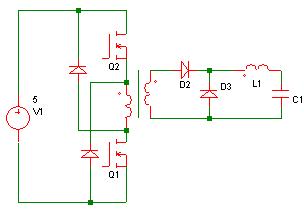

    双管正激
    还有很多,待补充
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42679

    4445

    23

    74

    取消
    发送
    4

  • hualong

    LV.1

    2004-04-28 19:36

    @sometimes

    如果不隔离,可以在基本拓扑的后四种中选择
    后面三种L1与L2应该是紧密耦合,绕在同一个电感或变压器中吧?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42671

    4445

    23

    1155

    取消
    发送
    5

  • lxf342

    LV.1

    2004-04-28 23:13

    @sometimes

    正激变换器
    绕组复位正激变换器
    LCD复位正激变换器
    RCD复位正激变换器
    有源钳位正激变换器
    双管正激
    还有很多,待补充
    好
    頂
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42680

    4445

    23

    1096

    取消
    发送
    6

  • zyc76

    LV.1

    2004-04-29 02:19

    @hualong

    后面三种L1与L2应该是紧密耦合,绕在同一个电感或变压器中吧?
    不是,是独立电感
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42672

    4445

    23

    3533

    取消
    发送
    7

  • chinun-lee

    LV.1

    2004-04-29 08:19

    @sometimes

    正激变换器
    绕组复位正激变换器
    LCD复位正激变换器
    RCD复位正激变换器
    有源钳位正激变换器
    双管正激
    还有很多,待补充
    顶
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42682

    4445

    23

    1741

    取消
    发送
    8

  • sometimes

    LV.1

    2004-04-29 12:16

    @sometimes

    正激变换器
    绕组复位正激变换器
    LCD复位正激变换器
    RCD复位正激变换器
    有源钳位正激变换器
    双管正激
    还有很多,待补充
    无损吸收双正激
    有源钳位双正激
    原边钳位双正激
    软开关双正激
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42684

    4445

    23

    74

    取消
    发送
    9

  • sometimes

    LV.1

    2004-04-29 12:47

    @

    推挽变换器
    无损吸收推挽变换器
    推挽正激
    拓扑很多,待补充,希望大家也能补充,虽然有些不实用,拿来看看也不错
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42695

    4445

    23

    74

    取消
    发送
    10

  • mypower

    LV.1

    2004-04-29 21:14

    @sometimes

    推挽变换器
    无损吸收推挽变换器
    推挽正激
    拓扑很多,待补充,希望大家也能补充,虽然有些不实用,拿来看看也不错
    sometimes,建议你针对以上线路一个一个讲过来
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    42696

    4445

    23

    1029

    取消
    发送
    11
